Za što se koristi termoskupljajuća cijev?

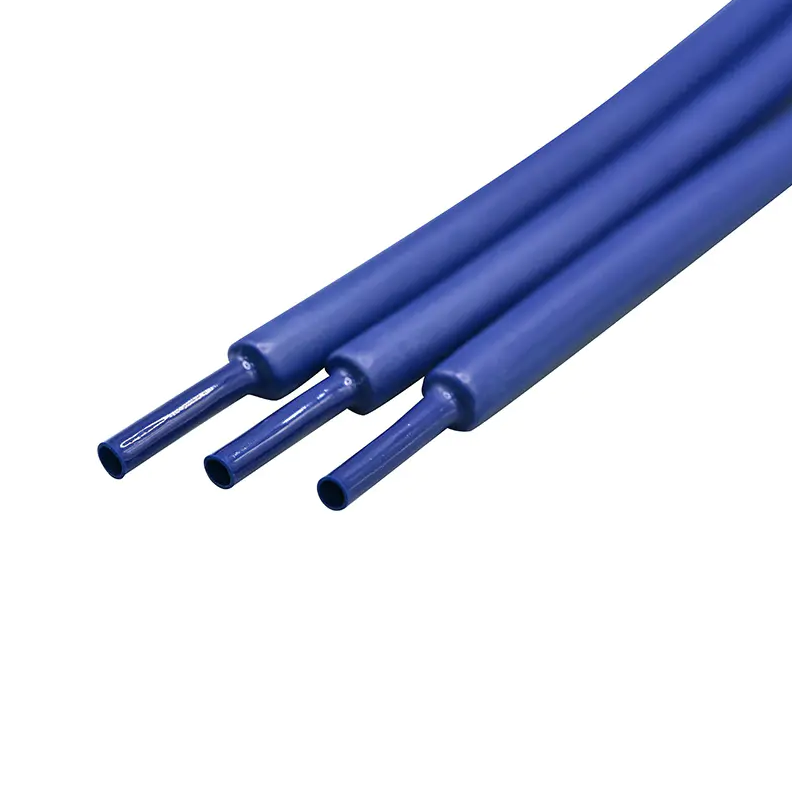

Termoskupljajuće cijevi je termoplastična cijev koja skuplja se kada je izložen toplini, stvarajući čvrsti zaštitni omotač oko žica, komponenti ili medicinskih uređaja . Primarno se koristi za električnu izolaciju, mehaničku zaštitu, rasterećenje naprezanja, vezivanje i brtvljenje — a u medicinskim primjenama igra ključnu ulogu u konstrukciji katetera, inkapsulaciji uređaja i preciznoj kontroli dimenzija sklopova cijevi.

Osnovne funkcije Termoskupljajuće cijevi

Termoskupljajuće cijevi imaju širok raspon funkcionalnih uloga u različitim industrijama. Razumijevanje ovih osnovnih primjena pomaže inženjerima i dizajnerima da odaberu pravi materijal i debljinu stijenke za svoje specifične potrebe.

• Električna izolacija: Pokriva izložene vodiče, lemljene spojeve i priključke za sprječavanje kratkih spojeva i zaštitu od napona do nekoliko kilovolti, ovisno o debljini stijenke.
• Mehanička zaštita: Štiti kabele i komponente od abrazije, kemikalija, UV zračenja i prodora vlage.
• Rasterećenje naprezanja: Smanjuje naprezanje na ulaznim točkama kabela, produžujući radni vijek konektora raspoređivanjem sila savijanja na veće područje.
• Spajanje i organizacija: Grupira više žica ili cijevi u jedan sklop kojim se može upravljati.
• Identifikacija i kodiranje bojama: Dostupan u brojnim bojama za označavanje sklopova, što omogućuje brzo održavanje bez grešaka.
• Brtvljenje: Varijante obložene ljepilom stvaraju vodootporne, ekološke brtve oko spojeva i konektora.


Termoskupljajuće cijevi u proizvodnji medicinskih uređaja

Medicinska industrija predstavlja jedno od najzahtjevnijih okruženja za primjenu termoskupljajućih cijevi. Ovdje to nije samo zaštitni rukav - to je projektirana komponenta s izravnim implikacijama na sigurnost pacijenata . Termoskupljajuće cijevi medicinske kvalitete koriste se u sljedećim kritičnim procesima:

Konstrukcija katetera i laminacija slojeva

Termoskupljajuća cijev se primjenjuje tijekom sklapanja katetera za spajanje slojeva, kontrolu vanjskog promjera i stvaranje glatkih, atraumatskih profila. Tipična osovina balonskog katetera može koristiti a dvoslojni postupak stezanja za laminiranje pletenog sloja za pojačanje na unutarnju oblogu, postižući pritiske pucanja iznad 20 atm uz zadržavanje fleksibilnosti potrebne za vaskularnu navigaciju.

Oblikovanje vrha i oblikovanje distalnog kraja

Precizna primjena topline kroz steznu cijev omogućuje konzistentnu geometriju vrha — ključnu za vođenje katetera kroz vijugavu vaskulaturu. Tolerancije u medicinskom oblikovanju vrha često se drže unutar ±0,01 mm , zahtijevajući cijevi s predvidljivim, ujednačenim omjerima skupljanja u svakoj seriji.

Enkapsulacija senzora i elektroničkih komponenti

Minimalno invazivni uređaji često sadrže senzore tlaka, termoparove ili elemente za slikanje na svojim distalnim krajevima. Termoskupljajuće cijevi osiguravaju biokompatibilno kućište koje štiti te komponente od tjelesnih tekućina dok istovremeno održava električnu izolaciju tijekom radnog vijeka uređaja.

Prijelaz osovine i gradijent krutosti

Primjenom steznih cijevi različitih durometara i debljina stjenke u različitim zonama duž osovine katetera, proizvođači stvaraju kontrolirani gradijent fleksibilnosti — kruto proksimalno radi guranja, fleksibilno distalno radi praćenja . Ova je tehnika središnja za dizajn modernog intervencijskog katetera i jedna je od ključnih prednosti rada s iskusnim stručnjacima za medicinske cijevi.

Uobičajeni materijali i njihova svojstva

Odabir materijala određuje temperaturu stezanja, fleksibilnost, kemijsku otpornost i biokompatibilnost. Donja tablica sažima najčešće korištene materijale u medicinskom i industrijskom kontekstu:

Ključni parametri koje treba navesti prilikom odabira Termoskupljajuće cijevi

Odabir pogrešne cijevi može rezultirati greškama u obradi, raslojavanjem ili neusklađenosti dimenzija. Sljedeći parametri moraju biti jasno definirani prije nabave ili razvoja procesa:

• Isporučeni (prošireni) unutarnji promjer: Mora biti veći od OD podloge kako bi se omogućilo lako učitavanje bez deformacije podloge.
• Oporavljeni (skupljeni) unutarnji promjer: Mora odgovarati konačnoj ciljnoj dimenziji gotovog sklopa nakon potpunog toplinskog skupljanja.
• Obnovljena debljina stijenke: Određuje mehaničku čvrstoću i koliko cijev doprinosi ukupnom OD-u gotovog uređaja.
• Omjer skupljanja: Uobičajeni omjeri su 2:1, 3:1 i 4:1; viši omjeri nude veću fleksibilnost pokrivanja podloge u različitim promjerima.
• Temperatura aktivacije: Mora biti u skladu s toplinskom tolerancijom temeljnih materijala i svih prethodno nanesenih ljepila ili premaza.
• Certifikacija biokompatibilnosti: Sukladnost sa standardom ISO 10993 obvezna je za sve materijale u medicinskim primjenama u kontaktu s pacijentima.

Industrijske i svemirske primjene

Osim medicinskih uređaja, termoskupljajuće cijevi su temeljne za proizvodnju kabelskih snopova u automobilskoj, zrakoplovnoj i industrijskoj automatizaciji. U zrakoplovstvu, MIL-DTL-23053 regulira specifikacije termoskupljajućih cijevi, zahtijevajući otpornost na plamen, otpornost na tekućine i stalne radne temperature od -55°C do 150°C ili više. Primjena u automobilima koristi poliolefin obložen ljepilom za vodootporne konektore ispod haube, gdje vibracije i toplinski ciklusi istovremeno izazivaju i mehanički i kemijski stres. U industrijskoj robotici, fleksibilno toplinsko skupljanje štiti kabele na zglobnim spojevima koji mogu proći desetke milijuna ciklusa savijanja tijekom životnog vijeka stroja.

Kako LINSTANT primjenjuje tehnologiju termoskupljanja u cijevima od medicinskog polimera

LINSTANT posvećena je medicinskim polimernim cijevima od svog osnutka 2014., specijalizirana za ekstruzijsku obradu, premazivanje i tehnologije naknadne obrade za proizvođače medicinskih uređaja diljem svijeta. Temeljni posao tvrtke izravno se presijeca s aplikacijama termoskupljajuće cijevi: konstrukcija osovine katetera, laminacija balonske cijevi i inženjering gradijenta krutosti ovise o vrsti precizne kontrole procesa skupljanja koju je LINSTANT razvio tijekom više od desetljeća fokusiranog iskustva u proizvodnji.

LINSTANT-ov portfelj proizvoda pokriva cijeli spektar potreba za konstrukcijom katetera i medicinskih cijevi:

• Jednoslojne i višeslojne ekstrudirane cijevi za konstrukciju osovine katetera
• Konfiguracije s jednim i više lumena za složene, višenamjenske dizajne katetera
• Jednoslojne, dvoslojne i troslojne balon cijevi — temeljna primjena gdje termoskupljajuća laminacija izravno određuje snagu pucanja balona, profil podložnosti i konzistentnost dimenzija
• Spiralni i pleteni ojačani omotači projektirani za mogućnost guranja i prijenos momenta u uređajima za vaskularni pristup
• PEEK i poliimidne (PI) cijevi za zahtjevne inženjerske primjene koje zahtijevaju ekstremnu kemijsku i toplinsku otpornost
• Rješenja za površinsku obradu uključujući hidrofilne premaze, koji se često primjenjuju nakon procesa skupljanja kako bi se poboljšala mazivost u vaskularnim i urološkim uređajima

LINSTANT-ova predanost proizvođačima medicinskih uređaja temelji se na precizne mogućnosti razvoja procesa i stabilan, ponovljiv proizvodni učinak — dvije kvalitete o kojima se ne može raspravljati kada termoskupljajuće cijevi funkcioniraju kao strukturna komponenta u životno važnim uređajima gdje dimenzionalna varijacija od čak nekoliko mikrona može utjecati na kliničke ishode.

Najbolje prakse za prijavu Termoskupljajuće cijevi u medicinskoj proizvodnji

Postizanje dosljednih rezultata — osobito u proizvodnji medicinskih uređaja — zahtijeva disciplinirane procesne kontrole u svakoj fazi primjene termoskupljajućeg sredstva:

1. Koristite kalibrirane izvore topline: Toplinski pištolji, pećnice i sustavi reflow-a temeljeni na trnu moraju biti kalibrirani na ±5°C ili bolje kako bi se osiguralo ravnomjerno skupljanje bez pretjerane obrade temeljnih materijala.
2. Precizno kontrolirajte dimenzije trna: OD trna određuje obnovljeni ID gotovog sklopa; dimenzionalne varijacije u trnu primarni su izvor nesukladnosti u laminaciji katetera.
3. Prethodno osušeni higroskopni materijali: Materijali kao što je Pebax® apsorbiraju vlagu iz okoline, što može uzrokovati šupljine ili površinske defekte tijekom skupljanja; prethodno sušenje na 60–80°C tijekom 4–8 sati standardna je praksa prije obrade.
4. Potvrdite profile skupljanja pregledom prvog članka: Izmjerite oporabljeni OD, debljinu stjenke i kvalitetu površine na prvim proizvodnim jedinicama prije nego što se posvetite punoj proizvodnji.
5. Dokumentirajte i kontrolirajte stope hlađenja: Brzo hlađenje može blokirati zaostalo naprezanje; kontrolirano, postupno hlađenje podržava dimenzionalnu stabilnost, posebno u višeslojnim laminacijama katetera gdje različiti materijali imaju različite koeficijente toplinske ekspanzije.

Često postavljana pitanja o termoskupljajućim cijevima

Koji je omjer skupljanja najbolji za laminaciju medicinskog katetera?

Za većinu postupaka laminacije katetera, a 2:1 PET skupljajuća cijev s tankom obnovljenom stijenkom (0,0005″–0,002″) je standardni izbor. Omjer 4:1 koristi se kada prošireni promjer treba prilagoditi širok raspon veličina supstrata, kao što je u objektima koji proizvode više veličina katetera na zajedničkom učvršćenju.

Mogu li termoskupljajuće cijevi spajati slojeve bez ljepila?

U mnogim postupcima laminiranja katetera, sila pritiska cijevi koja se skuplja - u kombinaciji s toplinom koja omekšava temeljne slojeve polimera - dovoljna je za stvaranje laminatne veze bez posebnog ljepila. Međutim, za primjene koje zahtijevaju hermetičko brtvljenje ili gdje su materijali slojeva kemijski nekompatibilni, koristi se termoskupljanje obloženo ljepilom ili koekstruzija vezivnog sloja.

Jesu li sve termoskupljajuće cijevi biokompatibilne za medicinsku upotrebu?

br. ISO 10993 testiranje — koje pokriva citotoksičnost, senzibilizaciju i hemokompatibilnost — potrebno je za svaki materijal s pacijentom u kontaktu. FEP, PTFE i specifične vrste Pebax® i poliolefina imaju utvrđene profile biokompatibilnosti, ali potrebna je dokumentacija specifična za seriju za regulatorne podneske FDA ili tijelima za označavanje CE.

Koliko tanki mogu biti zidovi termoskupljajuće cijevi u preciznim medicinskim primjenama?

Ultratanka PET termoskupljajuća cijev s obnovljenom debljinom stijenke od 0,0005" (12,7 µm) je ostvariv za precizni rad s kateterima gdje je minimiziranje dodane OD kritično — osobito u neurovaskularnim kateterima s radnim promjerom ispod 3 Frencha, gdje svaki mikron dodane debljine stijenke izravno utječe na mogućnost praćenja uređaja kroz cerebrovaskularnu anatomiju.
