Brzi odgovor: Što Medicinske poliimidne cijevi Koristi se za
Medicinske poliimidne cijevi tanke su stijenke, plastične cijevi visokih performansi ekstrudirane ili izlivene od poliimidne smole, koje se uglavnom koriste kao podstava, omotač ili strukturni sloj unutar katetera, mikrokatetera, žica vodiča i drugih minimalno invazivnih uređaja za isporuku. Odabran je jer se poliimid može oblikovati u vrlo tanke, precizne stijenke, u nekim izvedbama ispod 0,001 inča , dok još uvijek ima značajnu vlačnu čvrstoću, stabilnost na visokim temperaturama i otpornost na otapala, kombinaciju s kojom obični najlon ili standardne PTFE cijevi općenito ne mogu parirati pri istoj debljini stjenke. Uobičajena upotreba uključuje obloge katetera, osovine mikrokatetera, obloge za žice vodilice, obloge omotača uvodnika, uređaje za neurovaskularni i kardiovaskularni pristup, komponente za isporuku lijekova i kanale za endoskopske instrumente.
Odjeljci u nastavku pokrivaju svojstva materijala, unutarnju strukturu, dimenzioniranje, usporedbu poliimida s PTFE-om i ZAVIRI-om, proizvodna razmatranja i niz često postavljanih pitanja prikupljenih iz stvarnih razgovora o inženjeringu uređaja i nabavi oko medicinskih poliimidnih cijevi.
Što su zapravo medicinske poliimidne cijevi
Poliimid je aromatski polimer izgrađen od ponavljajućih imidnih veza, kemijske strukture koja daje materijalu neobičnu toplinsku i mehaničku stabilnost za plastiku. U obliku cijevi, poliimidna smola se obično obrađuje ekstruzijom ili metodom kontinuiranog lijevanja na trn, što je dio razloga zašto medicinske poliimidne cijevi mogu postići debljine stijenke daleko tanje od onih koje ekstruzija većine drugih inženjerskih plastika može pouzdano zadržati. Gotova cijev često nosi karakterističnu jantarno-zlatno smeđu nijansu povezanu s poliimidnim filmskim materijalima, što je vizualna značajka koja također olakšava prepoznavanje tijekom sastavljanja.
Budući da tankostjena medicinska poliimidna cijev održava vanjski profil uređaja malim, dok još uvijek pridonosi stvarnoj mehaničkoj potpori, često se odabire kao temeljna obloga unutar višeslojnih osovina katetera, gdje svaki djelić milimetra dodatne debljine stijenke smanjuje prostor dostupan za radni lumen. Ovo je središnji razlog zašto su poliimidne cijevi za mikrokatetere i druge prostorno ograničene neurovaskularne alate postale standardni izbor materijala među inženjerima uređaja koji rade na pristupnim platformama malog promjera.
Poliimidna cijev također je cijenjena zbog svoje površine relativno niskog trenja i dosljedne tolerancije unutarnjeg promjera, a oba su važna kada se cijev koristi kao poliimidna obloga katetera oko koje će se izgraditi čvršća vanjska osovina ili pletenica za pojačanje.
Unutar cijevi: Tipična konstrukcija slojeva
Cijev od medicinskog poliimida rijetko se koristi sama u gotovom uređaju. Uobičajeno je to baza ili sloj unutarnje konstrukcije višeslojnog katetera ili omotača. Dijagram presjeka u nastavku prikazuje uobičajeni raspored, iako se točna kombinacija slojeva razlikuje ovisno o dizajnu uređaja.
- Vanjski premaz - dodatni mazivi vanjski sloj ili vanjski sloj označen bojom nanesen preko osnovne cijevi za rukovanje i identifikaciju.
- Pojačanje pletenice ili zavojnice - izborna metalna ili polimerna pletenica postavljena između slojeva za dodatnu otpornost na savijanje i prijenos okretnog momenta.
- Poliimidni zid (osnovna cijev) - primarni ekstrudirani ili lijevani poliimidni sloj koji nosi većinu mehaničkih i toplinskih svojstava cijevi.
- Lumen (unutarnji otvor) - otvoreni kanal koji prolazi kroz cijev, veličine prema funkciji ciljanog uređaja kao što je put žice vodilice ili kanal za isporuku lijeka.
- Puna duljina cijevi - kontinuirana gotova cijev proizvedena prije nego što se izreže na specifične radne duljine uređaja.
Ključna svojstva koja su važna za dizajn uređaja
Toplinska stabilnost
Poliimid zadržava svoja mehanička svojstva u širem temperaturnom rasponu od većine plastičnih cijevi koje se koriste u medicinskim uređajima, što je važno tijekom koraka reflow spajanja, ciklusa sterilizacije i bilo kojeg procesa u kojem je cijev izložena toplini dok se druge komponente pričvršćuju na nju.
Mehanička čvrstoća u odnosu na debljinu stijenke
Definirajuća značajka medicinske poliimidne cijevi je kolika je vlačna čvrstoća koju zadržava čak i pri iznimno tankoj debljini stijenke. To je ono što omogućuje inženjerima da dizajniraju uređaj malog vanjskog promjera koji je i dalje otporan na trganje ili raslojavanje tijekom navigacije kroz vijugavu anatomiju.
Otpornost na kemikalije i otapala
Poliimid dobro podnosi mnoga uobičajena otapala i sredstva za čišćenje koja se koriste tijekom proizvodnje uređaja, što smanjuje rizik od degradacije obloge tijekom nizvodnog spajanja, presvlačenja ili koraka reflowa u višeslojnoj izradi katetera.
Dielektrična i električna izolacija
Poliimid je snažan električni izolator, svojstvo koje se prenosi iz njegove raširene upotrebe u fleksibilnim krugovima i primjenama izolacije žica izvan medicine, i ono koje postaje relevantno u uređajima koji integriraju senzore ili elemente za ablaciju u blizini cijevi.
Površinske karakteristike za sklapanje uređaja
Relativno glatka unutarnja površina s niskim trenjem i uska tolerancija unutarnjeg promjera čine poliimidnu cijev praktičnom kao poliimidna obloga katetera kroz koju će žice vodilice ili drugi instrumenti više puta kliziti tijekom postupka.
Tipično dimenzioniranje prema primjeni uređaja
Tablica u nastavku sažima općenite raspone unutarnjeg promjera u uobičajenim kategorijama uređaja koji koriste medicinske poliimidne cijevi za katetere i povezane sustave isporuke. Točna veličina uvijek je definirana specifičnim dizajnom uređaja i ciljanom anatomijom.
| Kategorija uređaja | Tipični unutarnji promjer | Tipična uloga sloja |
|---|---|---|
| Neurovaskularni mikrokateter | Oko 0,4 mm | Osnovna podstava ispod pletenice |
| Dijagnostički kateter | Oko 0,9 mm | Unutarnja obloga |
| Uložak žice za navođenje | Oko 0,3 mm | Premaz ili poklopac zavojnice |
| Uvodni omotač Liner | Oko 1,2 mm | Unutarnja obloga under braid |
| Endoskopski radni kanal | Oko 2,8 mm | Obloga radnog kanala |
| Kateter za isporuku lijeka | Oko 0,6 mm | Obloga lumena za isporuku |
Uobičajene opcije debljine stijenke i tolerancije
Cijevi od medicinskog poliimida s tankom stijenkom obično se proizvode u nizu standardnih debljina stijenki, što inženjerima uređaja daje polaznu točku prije nego što se zatraži bilo kakva prilagođena veličina. Budući da se tolerancije ekstruzije poliimida mogu držati uskim u odnosu na ukupnu debljinu stijenke, čak i najtanje standardne opcije ostaju praktične za aplikacije nosivih obloga, a ne za čisto kozmetičke obloge.
Poliimid u odnosu na PTFE i ZAVIRI za medicinske cijevi
PTFE cijev naširoko se koristi tamo gdje su iznimno nisko trenje i široka kemijska inertnost prioritet, ali općenito se ne može ekstrudirati do istih tankih, uskih tolerantnih stijenki koje postižu medicinske poliimidne cijevi, a sklonije je puzanju pod opterećenjem. ZAVIRI cijevi nude jaku mehaničku žilavost i često se biraju za kruće dijelove osovine, ali njihova sposobnost debljine stijenke pri vrlo malim promjerima obično je manje povoljna od poliimida, a to je materijal koji je teži za obradu u ultra tanke obloge.
U praksi, mnogi dizajni višeslojnih katetera koriste poliimid kao unutarnju oblogu zbog čvrstoće tanke stijenke i dimenzionalne preciznosti, PTFE kao mazivu unutarnju prevlaku gdje je klizna učinkovitost prioritet, i PEEK ili sličnu inženjersku plastiku u krućim proksimalnim dijelovima osovine gdje je mehanička žilavost mase važnija od debljine stijenke.
| Vlasništvo | Poliimid | PTFE | PEEK |
|---|---|---|---|
| Mogućnost tankog zida | Vrlo visoko | Umjereno | Niže |
| Površinska mazivost | Umjereno | Vrlo visoko | Umjereno |
| Masivna mehanička žilavost | Dobar u tankim zidovima | Niže, prone to creep | visoko |
Zadržavanje svojstava na povišenoj temperaturi
Reflow spajanje, koraci termoskupljanja i procesi sterilizacije izlažu komponente katetera povišenoj temperaturi tijekom proizvodnje ili pripreme. Ilustrativni grafikon u nastavku uspoređuje kako se relativni trendovi zadržavanja svojstava za poliimid, PTFE i PEEK penju temperaturom obrade ili upotrebe, na temelju općih obrazaca ponašanja materijala koji se obično spominju u resursima za polimerno inženjerstvo, a ne na specifičnom laboratorijskom testu.
Gdje se najčešće koriste medicinske poliimidne cijevi
Poliimidne cijevi za mikrokatetere jedna su od najvidljivijih primjena, ali materijal se pojavljuje u širem skupu kategorija uređaja nakon što se uzmu u obzir prednosti njegove tanke stijenke i stabilnosti dimenzija.
- Uređaji za neurovaskularni pristup, uključujući mikrokatetere koji se koriste za navigaciju malih, zavojitih cerebralnih žila.
- Kardiovaskularni kateteri, gdje poliimidna obloga katetera podupire pletenu ili namotanu vanjsku osovinu.
- Premazi i obloge za žice vodilice kojima je potrebna tanka vanjska obloga stabilnih dimenzija.
- Uvodne ovojnice i sustavi za isporuku za strukturne zahvate na srcu i periferne krvne žile.
- Endoskopski instrumentalni kanali i obloge radnih kanala.
- Lumeni katetera za isporuku lijeka i tekućine gdje je važna kemijska otpornost na isporučeno sredstvo.
- Elektrofiziološke i dijagnostičke kateterske osovine koje kombiniraju poliimidnu oblogu s komponentama senzora ili ablacije.
Razmatranja proizvodnje za inženjere uređaja
Ekstruzija u odnosu na višeslojnu koekstruziju
Jednoslojna medicinska poliimidna cijev dobro funkcionira kao samostalna obloga, ali mnogi dizajni zahtijevaju višeslojne ili višelumenske konstrukcije izgrađene u jednom kontinuiranom procesu, što smanjuje broj nizvodnih koraka sklapanja i spojeva u gotovom uređaju.
Integracija pletenice i zavojnice
Kada je potreban prijenos zakretnog momenta ili otpornost na savijanje, sloj pletenice ili zavojnice se dodaje preko poliimidne osnovne cijevi prije nanošenja vanjskog omotača, proces koji zahtijeva strogu kontrolu konzistencije dimenzija donje obloge kako bi se izbjegla neravnomjerna pokrivenost ojačanja.
Kodiranje bojama i identifikacija
Budući da više lumena ili slojeva može biti prisutno u jednom uređaju, vanjski premazi označeni bojama ili pigmentirani slojevi često se koriste tijekom proizvodnje kako bi pomogli operaterima i tehničarima za montažu da razlikuju cijevi slične veličine.
Prilagođene veličine i zahtjevi za toleranciju
Standardne opcije debljine stijenke i promjera pokrivaju većinu uobičajenih platformi uređaja, ali suradnja s dobavljačem poliimidnih cijevi medicinske kvalitete koji može udovoljiti zahtjevima prilagođene veličine korisna je za uređaje s neuobičajenim zahtjevima za lumenom ili profilom.
Uobičajene pogreške koje treba izbjegavati pri odabiru poliimidnih cijevi
- Određivanje debljine stijenke bez potvrde kako ona djeluje s planiranim slojem za ojačanje pletenice ili namotaja.
- Previđanje razlike u podmazivanju površine u usporedbi s PTFE-om kada je klizna izvedba žice vodilice prioritet.
- Pretpostavka da jedna debljina stijenke funkcionira za cijelu duljinu uređaja umjesto da se uzmu u obzir sužene ili prijelazne zone.
- Odabir dobavljača bez potvrde mogućnosti tolerancije unutarnjeg promjera za aplikacije s uskim lumenima.
- Preskakanje ranih razgovora s proizvođačem medicinskih poliimidnih cijevi o tome kako će se cijev spojiti sa susjednim slojevima tijekom sastavljanja.
O Ningbo Linstant polimernim materijalima
Od svog osnutka 2014., Ningbo Linstant Polymer Materials Co., Ltd. specijalizirao se za obradu ekstruzijom, premazivanje i naknadnu obradu medicinskih polimernih cijevi. Fokus tvrtke na proizvođače medicinskih uređaja usredotočen je na preciznost, dosljedan učinak i sposobnost razvoja različitih procesa.
Linstant upravlja kontroliranim radioničkim okruženjem koje se proteže na gotovo 20.000 četvornih metara, opremljeno s 15 uvezenih ekstruzijskih linija koje pokrivaju različite veličine vijaka s mogućnošću jednostruke, dvostruke i troslojne koekstruzije, osam PEEK ekstruzijskih linija, dvije linije za injekcijsko prešanje, blizu 100 kompleta opreme za tkanje, opruge i premazivanje te četrdeset kompleta opreme za zavarivanje i oblikovanje.

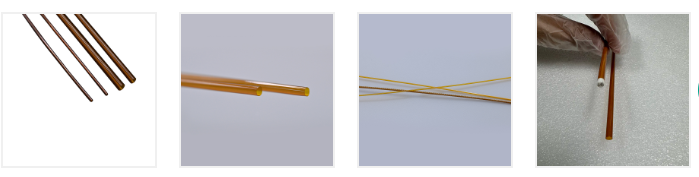

Pokrivenost proizvoda uključuje ekstrudirane jednoslojne i višeslojne cijevi, jednoslojne i višelumenske cijevi, jednoslojne, dvoslojne i troslojne balonske cijevi, zavojne i pletene ojačane omotače, PEEK i PI cijevi od posebnog inženjerskog materijala i niz rješenja za površinsku obradu. Kao proizvođač medicinskih poliimidnih cijevi i dobavljač medicinskih poliimidnih cijevi, Linstant slijedi filozofiju da su materijali temelj, a izrada ključ, gradeći povezane platforme preko fluoroplastike, poliimida, procesa pletenja i obrade površine.
Djelujući kroz podružnice koje upravljaju vlastitim specijaliziranim područjima, a pritom ostaju usko koordinirane, grupa radi na produbljivanju inovacija proizvoda i kvalitete usluga kao dobavljač medicinskih poliimidnih cijevi za partnere u industriji medicinske tehnologije.
Često postavljana pitanja
P1. Što je medicinska poliimidna cijev?
Plastična tankostjena cijev ekstrudirana ili izlivena od poliimidne smole, koja se koristi kao obloga, omotač ili strukturni sloj unutar katetera, mikrokatetera i sličnih minimalno invazivnih uređaja.
Q2. Za što se koriste poliimidne cijevi?
Obično se koristi kao obloga katetera, komponenta osovine mikrokatetera, obloga žice vodilice, obloga ovojnice uvodnika i obloga radnog kanala u endoskopskim instrumentima.
Q3. Zašto se poliimid koristi u medicinskim uređajima?
Kombinira vrlo tanku dostižnu debljinu stijenke sa značajnom vlačnom čvrstoćom, toplinskom stabilnošću i kemijskom otpornošću, kombinacijom koju je teško usporediti s drugim plastičnim cijevima iste debljine stijenke.
Q4. Koje su prednosti poliimidnih cijevi?
Ključne prednosti uključuju čvrstoću tanke stijenke, usku dimenzijsku toleranciju, stabilnost na visokim temperaturama, dobru kemijsku otpornost i jaka električna izolacijska svojstva.
P5. Koje primjene koriste medicinske poliimidne cijevi?
Neurovaskularni i kardiovaskularni kateteri, mikrokateteri, obloge žice vodiča, omotači uvodnika, endoskopski kanali i kateteri za isporuku lijeka obično koriste poliimidne cijevi.
P6. Je li poliimidna cijev prikladna za katetere?
Da, poliimidne cijevi za katetere čest su izbor kao unutarnji sloj, osobito u dizajnu osovine katetera s malim promjerom i više slojeva.
P7. Koja je razlika između poliimidnih i PTFE cijevi?
Poliimid generally holds thinner walls with higher tensile strength, while PTFE offers lower surface friction and broader chemical inertness, so many devices use both together in different layers.
P8. Poliimid naspram PEEK-a, što je bolje za medicinske cijevi?
Niti jedno nije univerzalno bolje. Poliimid odgovara primjenama obloga tankih stijenki, dok se PEEK često bira za kruće proksimalne dijelove osovine gdje je mehanička žilavost mase važnija od debljine stijenke.
