U suvremenoj medicinskoj tehnologiji minimalno invazivna kirurgija i interventno liječenje postali su važni načini liječenja mnogih složenih bolesti. Kako bismo zadovoljili ove visokoprecizne i visokopouzdane aplikacije, Cijevi ojačane pletenicom postupno su postali ključne komponente u medicinskim uređajima zbog svojih izvrsnih performansi i fleksibilnosti. Cijevi ojačane pletenicom značajno poboljšavaju otpornost na pritisak pucanja, čvrstoću stupa i performanse prijenosa zakretnog momenta cijevi ugrađivanjem strukture od metala ili vlakana između dva sloja materijala. Naširoko se koriste u koronarnoj arteriji, elektrofiziologiji, strukturalnom srcu, perifernom, neurološkom, urinarnom, respiratornom i drugim područjima.
Glavna prednost Cijevi ojačane pletenicom leži u kombinaciji ojačanja od kevlara i pletiva od nehrđajućeg čelika. Kevlar vlakno naširoko se koristi u zrakoplovstvu, opremi otpornoj na metke i drugim poljima zbog svoje iznimno visoke vlačne čvrstoće i svojstava male težine. U cijevima ojačanim pletenicom, kevlar vlakno se koristi kao sloj za pojačanje, što ne samo da poboljšava čvrstoću cijevi, već također povećava njenu fleksibilnost i otpornost na udarce. Pletenica od nehrđajućeg čelika dodatno povećava otpornost cijevi na koroziju i habanje, tako da i dalje može održavati stabilne performanse u teškim uvjetima.
Osim toga, dizajn obloge od PTFE-a Cijev ojačana pletenicom ima izvrsnu kemijsku kompatibilnost i niske karakteristike trenja. PTFE (politetrafluoroetilen) kao materijal unutarnjeg sloja može učinkovito spriječiti istjecanje tekućina ili plinova i ima izuzetno nisku propusnost, što je pogodno za transport proizvoda visoke čistoće, preradu hrane, medicinsku opremu i druga polja. Ovakav dizajn obloge ne samo da povećava radni vijek cijevi, već i smanjuje troškove održavanja.
Cijevi ojačane pletenicom naširoko se koriste u medicini. Visoka preciznost, izvedba kontrole velikog zakretnog momenta i dobra biokompatibilnost medicinskih pletenih cijevi čine ih važnim dijelom ključne medicinske opreme kao što je minimalno invazivna kirurgija i intervencijsko liječenje.
Na primjer, Cijev ojačana pletenicom u kombinaciji s PI materijalom (poliimid) i kevlar vlaknima ne samo da ima izvrsnu čvrstoću i otpornost na temperaturu, već također ima dobru izolacijsku izvedbu i radnu fleksibilnost, što je prikladno za razne medicinske uređaje kao što su lumeni žice vodilice, alati za probijanje i interventni omotači.
U intervencijama na koronarnim arterijama, cijevi ojačane pletenicom koriste se u ključnoj opremi kao što su balon kateteri i sustavi za isporuku aortnih zalistaka. Njegova visoka izvedba kontrole zakretnog momenta i dobra otpornost na pritisak pucanja omogućuju glatku navigaciju u složenim vaskularnim strukturama i osiguravaju sigurnost i učinkovitost operacije.
Osim toga, primjena cijevi ojačanih pletenicom u kateterima za elektrofiziološko mapiranje, upravljivim omotačima, kateterima za navođenje i drugoj opremi također pokazuje izvrsnu izvedbu pod zahtjevima visoke preciznosti i visoke pouzdanosti.
Koje su strukturne komponente Cijevi ojačane pletenicom ?

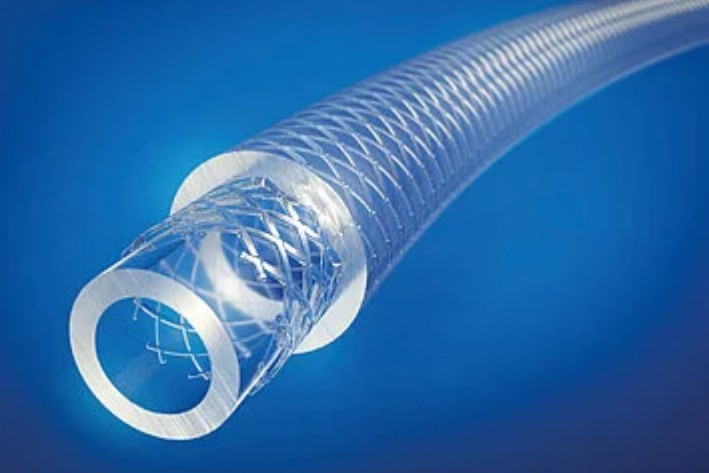

Strukturne komponente cijevi ojačanih pletenicom obično uključuju unutarnji sloj, srednji sloj i vanjski sloj, svaki sloj ima svoju specifičnu funkciju i izbor materijala. Slijedi detaljan sastav strukture:
Unutarnji sloj (podstava): Unutarnji sloj je u izravnom kontaktu s tekućinom i mora imati dobru otpornost na medije i svojstva brtvljenja kako bi se osiguralo da tekućina nije kontaminirana tijekom prijenosa. Uobičajeni materijali unutarnjeg sloja uključuju PTFE (politetrafluoretilen), FEP (fluorirani etilen propilen), PEBAX (polieterimid), TPU (termoplastični poliuretan), PA (poliamid) i PE (polietilen).
Srednji sloj (sloj za ojačanje): Srednji sloj je središnji dio pletene ojačane cijevi, obično pleten metalnom žicom (kao što je žica od nehrđajućeg čelika, žica od legure nikla i titana) ili vlaknima (kao što je Kevlar®, LCP). Ovaj sloj ne samo da osigurava potrebnu vlačnu čvrstoću i sposobnost podnošenja pritiska, već daje cijevi izvrsnu fleksibilnost pri savijanju i otpornost na trošenje. Metoda pletenja može biti 1-na-1, 1-na-2 ili 2-na-2, a gustoća pletenice obično je između 25 i 125 PPI i može se kontinuirano prilagođavati prema zahtjevu.
Vanjski sloj (zaštitni sloj): Vanjski sloj se nalazi na krajnjoj vanjskoj strani, a njegova glavna funkcija je zaštita armaturnog sloja i unutarnjeg sloja od oštećenja u vanjskom okruženju. Uobičajeni materijali vanjskog sloja uključuju PEBAX, najlon, TPU, PET (poliester), polietilen itd., koji imaju dobru otpornost na habanje, vremenske uvjete i UV zračenje. Osim toga, identifikacija boja, usporivači plamena i antistatici mogu se dodati vanjskom sloju kako bi se ispunili specifični zahtjevi primjene.
Sloj kravate: U nekim slučajevima, kako bi se osiguralo blisko spajanje između slojeva materijala, postavlja se vezni sloj između unutarnjeg sloja i sloja za pojačanje. Vezni sloj obično je izrađen od posebnih ljepila ili materijala za oblaganje kako bi se poboljšala čvrstoća povezivanja između slojeva i stabilnost cjelokupne strukture.
Ostale izborne strukture:
Razvojni prsten ili razvojna točka: U nekim medicinskim primjenama, kako bi se olakšalo promatranje rendgenskim ili drugim tehnikama snimanja, cijevi se dodaje prsten za razvijanje ili točka za razvijanje, koja je obično izrađena od legure platine i iridija, pozlaćenih ili radio-neprozirnih polimernih materijala.
Dizajn rebra za pojačanje: U nekim primjenama visokog tlaka ili visokog opterećenja, rebra za pojačanje dodaju se na vanjsku stranu cijevi kako bi se dodatno poboljšala njezina strukturna čvrstoća i stabilnost.
Sustav savijanja kontroliran prstenom za izvlačenje žice: U primjenama gdje je potrebna precizna kontrola kuta savijanja, može se dizajnirati sustav savijanja kontroliran žičanim prstenom kako bi se osiguralo da cijev može zadržati stabilan oblik i performanse tijekom uporabe.
Koja je ključna uloga materijala za pojačanje Cijev ojačana pletenicom ?

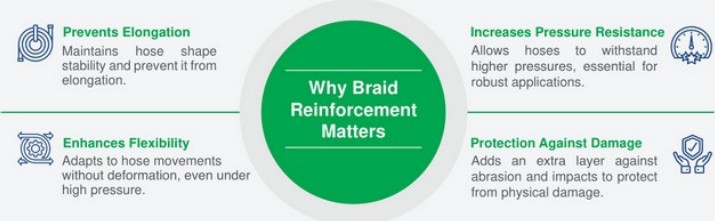

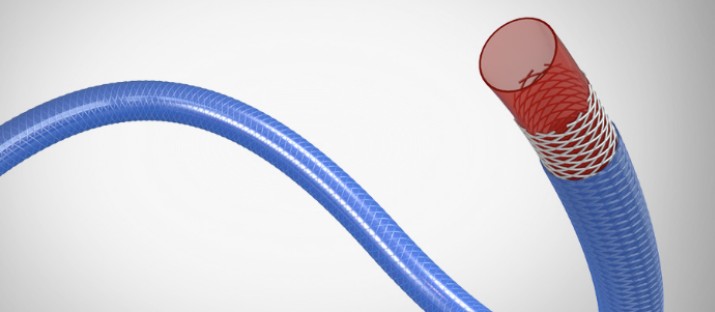

Materijal za ojačanje cijevi ojačane pletenicom igra ključnu ulogu u poboljšanju njezine učinkovitosti. Materijal za pojačanje obično se nalazi u srednjem sloju cijevi i formira se pletenjem ili namotavanjem kako bi se povećala čvrstoća, žilavost i otpornost cijevi na pritisak. Slijede ključne uloge materijala za pojačanje i njegov detaljan opis:
1. Poboljšajte otpornost na pritisak:
Pleteni materijali za ojačanje (kao što su žica od nehrđajućeg čelika, Kevlar®, LCP, itd.) mogu značajno poboljšati tlačnu otpornost cijevi, tako da ona i dalje može zadržati strukturnu stabilnost pod visokim pritiskom. Na primjer, pleteni ojačani kateter izrađen od čelične žice 304 i medicinskih polimernih materijala može učinkovito spriječiti savijanje katetera i povećati njegovu otpornost na pritisak. Osim toga, primjena cijevi ojačanih pletenicom u visokotlačnim cjevovodima također pokazuje da materijali za ojačanje mogu izdržati hidraulički pritisak do 5000 PSI.
2. Poboljšana izvedba kontrole torzije:
Strukturni dizajn pletenog ojačanog materijala omogućuje dobru izvedbu kontrole torzije. U medicinskim uređajima kao što su sustavi za isporuku aortnih zalistaka i kateteri za elektrofiziološko mapiranje, visoka izvedba kontrole torzije Cijev ojačana pletenicom osigurava stabilnost i točnost katetera u složenim operacijama. Osim toga, materijal za ojačanje cijevi ojačane pletenicom također može optimizirati svoju torzijsku izvedbu podešavanjem kuta i gustoće pletenice.
3. Spriječite istezanje i deformaciju:
Pleteni materijali za pojačanje mogu učinkovito spriječiti izduživanje ili deformiranje cijevi tijekom uporabe. Na primjer, u hidrauličkim sustavima, pletene ojačane cijevi mogu zadržati stabilnost svog oblika i izbjeći deformacije zbog zamora materijala čak i pod visokim pritiskom i dinamičkim opterećenjima. Ova značajka je osobito važna za medicinske uređaje koji zahtijevaju preciznu kontrolu, kao što su neurovaskularni mikrokateteri i upravljivi omotači.
4. Osigurajte dodatnu zaštitu:
Pleteni materijali za ojačanje ne samo da poboljšavaju mehanička svojstva cijevi, već joj također pružaju dodatnu fizičku zaštitu. Na primjer, kod fleksibilnih spojnih cijevi otpornih na eksploziju, srednji sloj za pojačanje obično se sastoji od žičane mreže ili materijala za ojačanje od vlakana, koji mogu učinkovito spriječiti vanjski udar i habanje te osigurati čvrstoću i stabilnost spoja. Osim toga, pleteni materijali za ojačanje mogu dodatno poboljšati svoju otpornost na trošenje i protuklizna svojstva povećanjem hrapavosti površine cijevi ili dodavanjem protukliznog premaza.
5. Optimizirajte korištenje materijala:
Strukturni dizajn pletenih materijala za pojačanje omogućuje njihovu optimizaciju u skladu sa zahtjevima sile komponenti, čime se u potpunosti iskorištavaju njihove prednosti visoke čvrstoće. Na primjer, u kompozitnim materijalima, mreža pletena vlaknima može se rasporediti na usmjeren način prema smjeru sile komponente kako bi se poboljšala učinkovitost iskorištenja materijala za pojačanje. Ovaj dizajn ne samo da poboljšava ukupnu izvedbu cijevi, već i smanjuje troškove korištenja materijala.
6. Prilagodite se različitim radnim okruženjima:
Raznolikost i prilagodljivost pletenih materijala za ojačanje omogućuje im prilagodbu različitim radnim okruženjima. Na primjer, u gumenim crijevima za nuklearnu energiju, sloj za pojačanje obično je tkan ili omotan vlaknastim materijalima. Ovi materijali imaju visoku čvrstoću i žilavost, što može učinkovito poboljšati vlačna i tlačna svojstva crijeva. Osim toga, pleteni materijali za ojačanje također se mogu prilagoditi različitim radnim uvjetima prilagodbom svojih metoda tkanja (kao što su platno tkanje, keper tkanje, križno tkanje itd.), osiguravajući da crijevo može stabilno raditi u različitim složenim okruženjima.

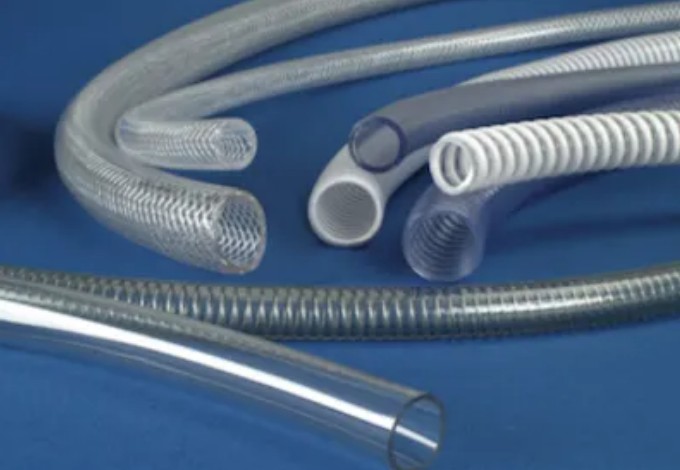

Primjena od Cijevi ojačane pletenicom
Cijevi ojačane pletenicom naširoko se koriste u više medicinskih područja zbog svojih izvrsnih performansi i fleksibilnosti. Njihova visoka izvedba kontrole zakretnog momenta i dobra biokompatibilnost čine ih važnim dijelom ključne medicinske opreme kao što je minimalno invazivna kirurgija i intervencijska terapija.
1. Koronarna intervencija: Cijevi ojačane pletenicom imaju važnu ulogu u koronarnoj intervenciji. Njihova visoka otpornost na pritisak i dobra izvedba kontrole torzije omogućuju im nesmetan prolaz kroz složene vaskularne strukture, osiguravajući sigurnost i učinkovitost operacije. Na primjer, cijevi ojačane pletenicama koriste se u ključnoj opremi kao što su balonski kateteri i sustavi za isporuku aortnih zalistaka.
2. Elektrofiziološka intervencija: U elektrofiziološkoj intervenciji, visoka izvedba kontrole torzije i dobra vodljivost cijevi ojačanih pletenicama čine ih idealnim izborom za katetere za elektrofiziološko mapiranje. Mogu pružiti preciznu kontrolu momenta kako bi se osigurala stabilna navigacija katetera u složenim strukturama srca.
3. Strukturalna srčana intervencija: Cijevi ojačane pletenicom također se široko koriste u strukturalnim srčanim intervencijama. Njihova velika potporna snaga i dobra izvedba protiv savijanja omogućuju im učinkovitu potporu implantacije složenih struktura kao što su srčani zalisci.
4. Periferna vaskularna intervencija: U perifernoj vaskularnoj intervenciji, visoka fleksibilnost i dobra otpornost na torziju cijevi ojačanih pletenicom omogućuju im prilagodbu složenim vaskularnim putovima i osiguravaju glatko napredovanje operacije.
5. Neurološka intervencija: Primjena od Cijevi ojačane pletenicom kod neuroloških intervencija posebno je istaknuta. Njegove visoke performanse kontrole torzije i dobra biokompatibilnost omogućuju mu prolazak kroz složene neurovaskularne strukture, osiguravajući točnost i sigurnost operacije.
6. Urinarna intervencija: U urološkim intervencijama, visoka fleksibilnost i dobra izvedba protiv savijanja cijevi ojačane pletenicom omogućavaju prolazak kroz složene strukture mokraćnog sustava kako bi se osiguralo glatko napredovanje operacije.
7. Respiratorna intervencija: Primjena od Braid Reinforced Tubings in respiratory intervention is also becoming more and more extensive. Its high flexibility and good anti-bending performance enable it to pass through complex respiratory tract structures to ensure the smooth progress of the operation.
8. Mikrokateter: Primjena od Braid Reinforced Tubings in microcatheters is particularly prominent. Its high torsion control performance and good anti-bending performance enable it to pass through complex vascular structures to ensure the accuracy and safety of the operation.
9. Sustav za isporuku aortnog zaliska: Primjena od Braid Reinforced Tubings in aortic valve delivery systems is also very extensive. Its high pressure resistance and good torsion control performance enable it to pass through complex vascular structures smoothly to ensure the safety and effectiveness of the operation.
10. Upravljački omotač: Primjena od Cijevi ojačane pletenicom u upravljivim omotačima također je vrlo istaknut. Njegova visoka izvedba kontrole torzije i dobra izvedba protiv savijanja omogućuju mu prolazak kroz složene vaskularne strukture, osiguravajući točnost i sigurnost operacije.
11. Vodeći kateteri: Cijevi ojačane pletenicama također se naširoko koriste u kateterima-vodilicama. Njegova visoka fleksibilnost i dobra izvedba protiv savijanja omogućuju mu prolazak kroz složene vaskularne strukture kako bi se osiguralo glatko napredovanje operacije.
Zašto može Cijevi ojačane pletenicom postati ključna komponenta u visokopreciznom medicinskom tretmanu?
Cijevi ojačane pletenicom postale su nezamjenjiv i važan proizvod u modernom medicinskom liječenju zbog svoje izvrsne učinkovitosti i fleksibilnih usluga prilagođenih potrebama korisnika. Njegove prednosti u izvedbi uglavnom se ogledaju u sljedećim aspektima:
Visoka otpornost na pritisak pucanja i čvrstoća stupca: Cijevi ojačane pletenicom značajno poboljšavaju otpornost cijevi na pritisak ugradnjom metalne ili vlaknaste pletene strukture između dva sloja materijala. Ovaj dizajn omogućuje održavanje stabilnosti konstrukcije pod visokim pritiskom i prikladan je za primjene koje zahtijevaju visoku pouzdanost.
Na primjer, u medicinskom području, cijevi ojačane pletenicama naširoko se koriste u perkutanim koronarnim kateterima, balonskim kateterima, neurovaskularnim mikrokateterima i drugim uređajima kako bi se osigurala njihova stabilnost i sigurnost u složenim vaskularnim strukturama.
Izvrsne performanse prijenosa zakretnog momenta: Srednji sloj cijevi ojačane pletenicom obično je protkan metalnim žicama ili vlaknima, a ovaj strukturni dizajn daje dobru izvedbu kontrole torzije.
U medicinskim uređajima kao što su sustavi za isporuku aortnih zalistaka i kateteri za elektrofiziološko mapiranje, visoka izvedba kontrole torzije upletenim ojačanim cijevima osigurava točnost i stabilnost katetera u složenim operacijama. Osim toga, pletena ojačana poliimidna cijev (PI) koju daje Zeus također ima izvrsne mogućnosti prijenosa okretnog momenta i prikladna je za primjene koje zahtijevaju visoku fleksibilnost i čvrstoću.
Podesiva tvrdoća: Cijevi ojačane pletenicom može prilagoditi kombinaciju materijala i gustoću pletenice prema potrebama kupaca kako bi se postigla prilagodba različite tvrdoće. Ova fleksibilnost omogućuje prilagodbu različitim scenarijima primjene, od mekih katetera do krutih potpornih struktura, kako bi se zadovoljile specifične potrebe.
Na primjer, PI pletene cijevi kombiniraju visoku čvrstoću i temperaturnu otpornost PI materijala s fleksibilnošću pletenih struktura kako bi postale kompozitni cijevni materijal s izvrsnom kontrolom uvijanja, fleksibilnošću, čvrstoćom i guranjem.
Kratko vrijeme isporuke i stabilna proizvodnja: Budući da se materijali unutarnjeg i vanjskog sloja mogu proizvoditi neovisno, proces proizvodnje cijevi ojačanih pletenicom je učinkovitiji i može skratiti ciklus isporuke. U isto vrijeme, njegovo proizvodno okruženje obično zadovoljava standard čistih soba od 10.000 razina kako bi se osiguralo da kvaliteta proizvoda zadovoljava zahtjeve primjene medicinskih uređaja. Ova učinkovita proizvodna metoda ne samo da poboljšava učinkovitost proizvodnje, već i smanjuje troškove proizvodnje, čineći proizvod konkurentnijim na tržištu.
Prilagođena usluga: Prilagođena usluga od Cijevi ojačane pletenicom je vrhunac. Kupci mogu odabrati materijale unutarnjeg i vanjskog sloja i materijale za pojačanje kao što su PTFE, PI, PEBAX, TPU, PA, itd. prema specifičnim potrebama kako bi zadovoljili potrebe različitih scenarija primjene.
Na primjer, braided reinforced polyimide tube (PI) and PI Glide™ tube provided by Zeus can adjust the number of nodes per inch (PPI) and the number of turns per inch (WPI) according to the specifications to meet different performance requirements. In addition, the customized service also includes adjustments in size, color, surface treatment, etc. to ensure that the product is perfectly adapted to specific application scenarios.
Naknadna obrada: Kako bi se dodatno poboljšala izvedba i primjenjivost proizvoda, cijevi ojačane pletenicom obično se podvrgavaju nizu naknadnih obrada, kao što su oblikovanje vrhova, lijepljenje, sužavanje i drugi postupci. Ovi tretmani mogu poboljšati povezanost i operativnost cijevi, čineći je pouzdanijom u složenim okruženjima. Na primjer, unutarnji i vanjski sloj PI pletene cijevi presvučeni su naprednim postupkom premazivanja uranjanjem kako bi se osigurala dobra kemijska kompatibilnost i mehanička svojstva.
Trend budućeg razvoja Cijevi ojačane pletenicom uglavnom se ogleda u sljedećim aspektima:
Inovacija materijala: S razvojem nove tehnologije materijala, cijevi ojačane pletenicom će koristiti više materijala od vlakana visokih performansi, kao što su aramid, karbonska vlakna, itd., kako bi poboljšali svoje karakteristike male težine i visoke čvrstoće. Istodobno će se povećati primjena ekološki prihvatljivih materijala kao što su materijali koji se mogu reciklirati i biorazgradivi, vodeći industriju prema održivom razvoju.
Tehnološki napredak: Primjena od intelligent manufacturing and automation equipment will improve production efficiency and product quality. The development of 3D braiding technology will enhance the production capacity of braided sleeves with complex structures and broaden their application scenarios. In addition, the application of intelligent materials, such as shape memory alloys and intelligent textiles, will give braided catheters the ability to adapt and self-repair, improving their reliability and service life under extreme conditions.
Proširenje područja primjene: Područja primjene Cijevi ojačane pletenicom dodatno će se proširiti, posebno u područjima medicinske opreme (kao što su endoskopi i kateteri), nove energije (oprema za energiju vjetra i sunca), itd. S ubrzanjem urbanizacije i popularizacijom koncepta izgradnje pametnih gradova, potražnja za inteligentnim upravljanjem podzemnim sustavima cijevnih mreža raste, što će donijeti nove razvojne mogućnosti za cijevi ojačane pletenicom.
Inteligencija i održivost: S razvojem tehnologije Internet of Things, Braid Reinforced Tubings će integrirati više senzora i komunikacijskih modula za ostvarivanje praćenja u stvarnom vremenu i učitavanje podataka o statusu cjevovoda te pružiti točniju informacijsku podršku za održavanje gradske mreže cjevovoda. Istodobno, uz promicanje koncepta kružnog gospodarstva, proizvodnja cijevi ojačanih pletenicom koristit će više materijala koji se mogu reciklirati kako bi se smanjio utjecaj na okoliš.
Prilagođena usluga: U budućnosti će prilagođena usluga cijevi ojačanih pletenicom biti fleksibilnija kako bi zadovoljila potrebe različitih scenarija primjene. Na primjer, optimizacijom formule materijala i procesa proizvodnje, ojačane plastične cijevi imat će bolja mehanička svojstva i kemijsku stabilnost kako bi se prilagodile zahtjevnijim okruženjima primjene. Osim toga, s jačanjem personaliziranih trendova potrošnje, pletene ojačane cijevi pružit će više prilagođenih usluga, kao što su posebne specifikacije i funkcionalna prilagodba, kako bi se zadovoljile potrebe različitih prilika.
Sa stalnim napretkom znanosti o materijalima i inženjerske tehnologije, učinkovitost i raspon primjene cijevi ojačanih pletenicom dodatno će se proširiti. U budućnosti će kombinacija ojačanja od kevlara i pletiva od nehrđajućeg čelika biti bliža potrebama veće čvrstoće i manje težine. U isto vrijeme, dizajn PTFE obloge i visokotlačnih cijevi također će biti inteligentniji kako bi zadovoljio zahtjeve visoke preciznosti u složenim radnim uvjetima.
U medicinskom polju, Cijevi ojačane pletenicom nastavit će promicati razvoj minimalno invazivne kirurgije i intervencijskog liječenja, posebno u visoko preciznim područjima kao što su neurovaskularni i kardiovaskularni. U industrijskom području, njegova primjena u scenarijima visokog tlaka, otpornosti na koroziju i udarce nastavit će se širiti, pružajući snažnu podršku inteligentnoj proizvodnji i zelenoj proizvodnji.
