Medicinski višeslojni kateteri: visokoprecizna višeslojna koekstruziona tehnologija predvodi inovaciju medicinskog potrošnog materijala

S brzim razvojem minimalno invazivne kirurgije i interventnog liječenja, medicinski kateteri, kao ključni medicinski uređaji, imaju sve veće zahtjeve za učinkom. Nedavno je medicinski višeslojni kateter koji je lansirala određena tvrtka postao fokus industrije sa svojom inovativnom tehnologijom višeslojne koekstruzijske cijevi i optimiziranom kombinacijom polimernog materijala. Preciznim višeslojnim strukturnim dizajnom, ovaj proizvod uzima u obzir biokompatibilnost, mehaničku čvrstoću i radnu izvedbu, pružajući sigurnija i učinkovitija rješenja za kliničku upotrebu.

Medicinski višeslojni kateteri su precizni medicinski potrošni materijali izrađeni od dva ili više slojeva polimernih materijala postupkom koekstruzije. Naširoko se koriste u medicinskim scenarijima kao što su minimalno invazivna kirurgija, intervencijsko liječenje, infuzija i drenaža. U usporedbi s tradicionalnim jednoslojnim kateterima, njihov višeslojni strukturni dizajn može optimizirati izvedbu za različite kliničke potrebe, uzimajući u obzir ključne pokazatelje kao što su biokompatibilnost, fleksibilnost i otpornost na pritisak.

Proboj u tehnologiji višeslojne koekstruzije za stvaranje visoko preciznih medicinskih potrošnih materijala
U pozadini brzog razvoja suvremene medicinske tehnologije, medicinski kateteri, kao ključni medicinski uređaji, imaju sve veće zahtjeve za učinkom. Tradicionalnim jednoslojnim kateterima često je teško ispuniti više zahtjeva kao što su biokompatibilnost, mehanička čvrstoća i radna izvedba u isto vrijeme zbog njihovog jednog materijala. Medicinski višeslojni kateteri koji koriste tehnologiju višeslojne koekstruzije uspješno su probili ovo tehničko usko grlo kroz inovativne proizvodne procese i kombinacije materijala.

Napredni proizvodni proces višeslojne koekstruzije
Tehnologija višeslojne koekstruzije je precizni postupak kalupljenja ekstruzijom, čija je srž istiskivanje dva ili više polimernih materijala kroz matricu za koekstruziju istovremeno kako bi se oblikovala cijev s višeslojnom strukturom. Glavne prednosti ovog procesa su:

1. Točna kontrola debljine sloja: Preciznim sustavom kontrole ekstruzije, debljina svakog sloja materijala može se točno kontrolirati, a pogreška se može kontrolirati unutar raspona od ±0,0127 mm. Ova visokoprecizna dimenzionalna kontrola osigurava stabilnost i dosljednost rada katetera.

2. Optimalna kombinacija svojstava materijala: Različiti slojevi materijala mogu se posebno dizajnirati prema svojim karakteristikama:

Materijal unutarnjeg sloja (kao što je HDPE polietilen visoke gustoće, PU poliuretan) uglavnom je usmjeren na biokompatibilnost kako bi se osigurala sigurnost u kontaktu s ljudskim tkivom ili tjelesnim tekućinama. Ovi materijali su nisko toksični i nisko alergenski, što može učinkovito smanjiti reakcije tkiva.

Materijali vanjskog sloja (kao što je Pebax polieter blok amid, najlon) usredotočeni su na mehanička svojstva, pružajući izvrsnu vlačnu čvrstoću (do 50MPa ili više) i otpornost na trošenje (koeficijent trenja može biti samo 0,1), osiguravajući prohodnost i izdržljivost katetera u složenim vaskularnim okruženjima.

Snažno međuslojno spajanje: Kroz tehnologiju modifikacije materijala na molekularnoj razini i posebnu kontrolu parametara procesa koekstruzije, postiže se besprijekorno spajanje između slojeva materijala. Nakon testiranja, međuslojna čvrstoća ljuštenja može doseći više od 5N/cm, čime se učinkovito izbjegava rizik od raslojavanja tijekom uporabe.

Revolucionarne tehničke prednosti

1. Ultra-precizna dimenzionalna kontrola:

Upotrebom visokopreciznog sustava mjerenja zupčaste pumpe i laserskog mjerača promjera za praćenje u stvarnom vremenu, osigurajte da se tolerancije unutarnjeg i vanjskog promjera katetera kontroliraju na razini ultra visoke preciznosti od ±0,0127 mm (oko 1/2000 inča).

Koncentričnost premašuje 90%, što je mnogo više od industrijskog prosjeka od 80%, značajno poboljšavajući učinak guranja i radni osjećaj katetera.

2. Izvrsna kombinacija mehaničkih svojstava:

Sinergijskim učinkom različitih materijala održava se fleksibilnost katetera (radijus savijanja može biti i do 3 mm) i osigurava se dovoljna sila potiskivanja (povećava se aksijalna čvrstoća za više od 30%).

Izvedba protiv savijanja značajno je poboljšana i može izdržati više od 1000 ciklusa u testu savijanja od 180 stupnjeva bez trajne deformacije.

3. Pouzdano osiguranje kvalitete:

Online sustav za otkrivanje grešaka koristi se za praćenje kvalitete površine i unutarnje strukture cijevi u stvarnom vremenu.

Pouzdanost kliničke uporabe osigurana je strogim ispitivanjem tlaka pucanja (može izdržati 10-20 atmosfera) i ispitivanjem zamora (5000 ciklusa guranja).

Vrijednost kliničke primjene

Ovaj visokoprecizni kateter temeljen na tehnologiji višeslojne koekstruzije pokazao je značajne prednosti u kliničkoj praksi:

1. U području neurointervencije, ultratanka stijenka cijevi (minimalno 0,1 mm) i izvrsna fleksibilnost omogućuju kateteru da dosegne manje vaskularne grane.

2. U kardiovaskularnoj intervenciji, optimizirana kombinacija materijala ne samo da osigurava dovoljnu silu guranja, već također smanjuje rizik od vaskularnog oštećenja.

3. U intervencijskom liječenju tumora, dizajn višeslojne strukture može integrirati funkciju produljenog otpuštanja lijeka i ostvariti integraciju funkcija liječenja.

S napretkom znanosti o materijalima i tehnologije precizne proizvodnje, višeslojni koekstrudirani kateteri se razvijaju prema tanjoj debljini stjenke, većoj učinkovitosti i inteligentnijem usmjeravanju, pružajući sigurnija i učinkovitija rješenja za minimalno invazivno medicinsko liječenje. Ovaj tehnološki iskorak ne samo da poboljšava standarde učinkovitosti medicinskih potrošnih materijala, već također promiče tehnološki napredak u cijelom području intervencijskog liječenja.

Izvrsne performanse zadovoljavaju potrebe vrhunske medicinske opreme
Kao vrhunski potrošni materijal u području moderne medicinske tehnologije, medicinski višeslojni kateteri redefiniraju industrijske standarde za intervencijsko liječenje svojim izvrsnim parametrima izvedbe. Slijedi detaljna analiza njegove revolucionarne izvedbe iz četiri ključne dimenzije:

1. Klinička vrijednost ultravisoke koncentričnosti (>90°)

Tehnička izvedba: Laserski mjerni sustav sa šest osi koristi se za kalibraciju u stvarnom vremenu, u kombinaciji s prilagodljivim algoritmom za kontrolu ekstruzije kako bi se osiguralo da radijalno odstupanje debljine cijevi bude manje od 5 μm, čime se postiže koncentričnost vodeća u industriji od >90°.

Kliničke prednosti:

40% poboljšanje vaskularne propusnosti: U primjenama mikrokatetera od 0,014 inča otpor guranja smanjen je na 60% u odnosu na tradicionalne katetere

Smanjite oštećenje endotela: In vitro testovi pokazuju da je stopa odvajanja endotelnih stanica smanjena za 35%

Mogućnost preciznog pozicioniranja: U neurointervencijskoj kirurgiji može se postići točnost kontrole položaja od 0,1 mm

2. Revolucionarna fleksibilnost i izvedba protiv savijanja

Strukturna inovacija:

Troslojni dizajn modula gradijenta: 50A Shore tvrdoća unutarnjeg sloja osigurava propusnost, 72D srednjeg sloja pruža potporu, a 90A vanjskog sloja osigurava potisnu silu

Struktura spiralnog ojačanja: Mreža ojačana staklenim vlaknima nano skale ugrađena u PEBAX matricu

Parametri izvedbe:

Zamorni vijek savijanja: Prošao testove od >5000 ciklusa na radijusu od 3 mm (5 puta više od zahtjeva standarda ISO 10555)

Kut protiv savijanja: Minimalna zakrivljenost za održavanje prohodnosti na 180° je 2,5 mm

Učinkovitost prijenosa okretnog momenta: Kašnjenje odgovora distalne rotacije <0,5 sekundi/100 cm

3. Izvrsna otpornost na kemijsku koroziju

Materijalno rješenje:

Unutarnji sloj: umreženi HDPE, kristalnost povećana na 75%, propusnost jodnog kontrastnog sredstva povećana 3 puta

Vanjski sloj: fluorirani modificirani Pebax, tolerancija na dezinficijense kao što su etanol i glutaraldehid produljena na 200 sati

Podaci za provjeru:

Nakon uranjanja u kontrastno sredstvo na 37 ℃ tijekom 30 dana, stopa zadržavanja vlačne čvrstoće>95%

Nakon 10 ciklusa sterilizacije etilen oksidom, promjena kontaktnog kuta površine <5°

4. Sveobuhvatno jamstvo biokompatibilnosti

Sustav certifikacije:

Prošao ISO 10993 puni skup bioloških procjena (uključujući citotoksičnost, senzibilizaciju, test implantacije itd.)

Dobiveni USP Class VI i EU EP certifikat sukladnosti

Poseban postupak obrade:

Tehnologija plazma cijepljenja: konstruirajte hidrofilne PEG molekularne četke na PU površini

Poliranje površine u nanosalu: Ra vrijednost se kontrolira ispod 0,05 μm, smanjujući adheziju trombocita za 50%

Klinička provjera:

U 72-satnom kontinuiranom kontaktnom testu, stopa preživljavanja L929 stanica je >90%

28-dnevni test potkožne implantacije pokazao je da je rezultat upalnog odgovora bio samo 0,5 (1-4 skala)

Sinergijski učinak integracije izvedbe

Kombinacija različitih parametara izvedbe optimizirana je metodom DOE (eksperimentalni dizajn) kako bi se postiglo:

Najbolji balans između sile guranja i fleksibilnosti (koeficijent učinkovitosti guranja doseže 0,85)

Sinergijsko poboljšanje mehaničke čvrstoće i biološke sigurnosti

Jedinstveno jamstvo trenutnog rada i dugoročne stabilnosti

Višeslojna kombinacija materijala, prilagodljiva različitim kliničkim scenarijima

Opis tablice:

Materijalna arhitektura: Prikaz tipičnog dizajna troslojne strukture i posebnog funkcionalnog sloja svakog scenarija primjene;

Parametri izvedbe: Kvantificirati ključne mehaničke, kemijske i biološke pokazatelje učinkovitosti;

Klinička vrijednost: Strelicama jasno označite poboljšanje/smanjenje performansi (↑↓);

Inovativna tehnologija: Navedite revolucionarne tehnologije zasebno po scenarijima.

Na što trebam obratiti pozornost pri odabiru a medicinski višeslojni kateter ?

Odabir medicinskih višeslojnih katetera treba sveobuhvatno razmotriti više dimenzija kao što su kliničke potrebe, svojstva materijala, proizvodni procesi i regulatorni zahtjevi. Slijedi profesionalni vodič za odabir:

1. Usklađivanje kliničkih potreba

(1) Prilagodba kirurškom tipu

Kardiovaskularna intervencija: Dajte prednost visokoj potisnosti (aksijalna čvrstoća > 50N) i otpornosti na savijanje (minimalni radijus savijanja ≤ 3 mm)

Neurointervencija: Odaberite ultrafleksibilne katetere (krutoća savijanja ≤ 0,1 N/mm²) i površine s niskim trenjem (μ ≤ 0,15)

Embolizacija tumora: Potrebni su i vizualizacija (uključujući markere volfram/barijev sulfat) i kapacitet nosivosti lijeka

(2) Karakteristike anatomske staze

Vaskularna tortuoznost: Kateteri protiv savijanja potrebni su za scenarije visokog savijanja (torzijski kut > 270° bez loma)

Promjer lumena: Odgovara specifikacijama katetera (kao što je 2,0-3,5Fr koji se obično koristi u koronarnim arterijama)

Priroda lezije: Kalcificirane lezije zahtijevaju ojačani vanjski sloj (kao što je metalni pleteni sloj)

2. Ocjena učinka materijala

(1) Potvrda o biokompatibilnosti

Mora biti u skladu sa standardima serije ISO 10993 (barem proći testove citotoksičnosti, senzibilizacije i iritacije)

Dugotrajni implantati trebaju dopuniti procjene kronične toksičnosti i karcinogenosti

(2) Parametri mehaničke izvedbe

Provjera kemijske stabilnosti

Otpornost na dezinfekcijska sredstva (stopa zadržavanja snage nakon sterilizacije etilen oksidom/γ-zrakama ≥ 90%)

Propusnost antikontrastnog sredstva (stopa promjene težine nakon uranjanja od 24 sata ≤ 1%)

3. Analiza konstrukcije

(1) Postupak međuslojnog lijepljenja

Vrsta lijepljenja koekstruzijom: pogodna za konvencionalne primjene (snaga ljuštenja ≥ 3N/cm)

Vrsta mehaničkog međusobnog zaključavanja: koristi se u visokonaponskim scenarijima (kao što je sloj za ugradnju tkane mreže)

(2) Poseban funkcionalni sloj

Traka za označavanje razvoja: sadržaj volframovog praha ≥90% (vidljivost rendgenskim zrakama)

Hidrofilni premaz: kontaktni kut ≤20° (vrijeme održavanja ≥30 min)

Antibakterijski premaz: brzina otpuštanja iona srebra 0,1-0,5 μg/cm²/dan

4. Kontrola proizvodnog procesa

(1) Provjera točnosti dimenzija

Tolerancija unutarnjeg promjera: ±0,025 mm (zahtjev za preciznim vaskularnim kateterom)

Koncentričnost: ≥90% (lasersko mjerenje promjera na mreži)

(2) Zahtjevi čistoće

Proizvodno okruženje: najmanje klasa 8 (ISO 14644-1)

Kontaminacija česticama: ≤100 čestica/mL (≥0,5 μm)

Zašto su medicinske višeslojne cijevi povoljniji od jednoslojnih cijevi?
Glavna prednost medicinskih višeslojnih cijevi u odnosu na tradicionalne jednoslojne cijevi leži u njihovom konceptu dizajna kompozitne strukture. Kroz preciznu kombinaciju različitih funkcionalnih materijala, probijena su ograničenja performansi jednog materijala.

1. Proboj dizajna izvedbe

Komplementarna svojstva materijala

Jednoslojna cijev: ograničena stropom performansi jednog materijala (kao što je PU fleksibilan, ali nedovoljno čvrst, najlon je jak, ali previše krut)

Višeslojna cijev:

Unutarnji sloj koristi biokompatibilne materijale (kao što je HDPE, citotoksičnost ≤ razina 1)
Vanjski sloj koristi mehaničke materijale za ojačanje (kao što je Pebax 7233, vlačna čvrstoća ≥50 MPa)
Funkcionalni slojevi mogu se dodati srednjem sloju (kao što je antistatička mreža od karbonskih vlakana, površinski otpor ≤10⁶Ω)

Dizajn modula gradijenta

Kroz strukturu od više od 3 sloja za postizanje postupne promjene tvrdoće (kao što je 35A→55D→72D), kateter:

Održava gusnu krutost na proksimalnom kraju (modul savijanja ≥1GPa)
Postignite ultrafleksibilnost na distalnom kraju (krutost na savijanje ≤0,1N/mm²)

2. Usporedba ključnih parametara izvedbe

3. Prilagodljivost kliničkog scenarija

Kardiovaskularna intervencija
Pleteni ojačani sloj od nehrđajućeg čelika čini da učinkovitost torzijskog prijenosa doseže 95% (jednoslojna cijev samo 60%)
Prilikom prolaska kroz kalcificirane lezije, gubitak sile potiskivanja višeslojne cijevi smanjen je za 40%

Neuralna intervencija
Ultratanki unutarnji sloj (PU debljine 0,05 mm) smanjuje učestalost vaskularnog spazma
Dizajn postupne krutosti skraćuje vrijeme do postizanja distalne krvne žile za 30%

Ubrizgavanje pod visokim pritiskom
ETFE barijerni sloj može izdržati brzinu ubrizgavanja od 7mL/s (ograničenje jednoslojne cijevi 3mL/s)
Propusnost kontrastnog sredstva <0,1μg/cm²/h (jednoslojna PE cijev do 5μg/cm²/h)

4. Integracija posebnih funkcija

Strukturna funkcionalizacija
Traka markera razvoja: sadržaj volframovog praha ≥90% (vidljivost X zraka povećana 3 puta)
Sloj s produženim oslobađanjem lijeka: opterećenje paklitakselom može doseći 5 μg/mm²

Karakteristike inteligentnog odgovora
Termoosjetljiv materijal: tvrdoća se automatski smanjuje za 30% na 37°C
Kompatibilnost s magnetskom navigacijom: vodeći sloj koji sadrži čestice NdFeB

5. Optimizacija načina kvara

Dizajn protiv raslojavanja
Tehnologija povezivanja na molekularnoj razini čini međuslojnu čvrstoću ljuštenja ≥5N/cm
Tretman unakrsnog povezivanja snopom elektrona poboljšava povezivanje sučelja za 300%

Poboljšana izdržljivost
Višeslojna struktura raspršuje stres, stopa širenja pukotina smanjena je za 80%
Pleteni ojačani sloj produljuje vijek trajanja na 100 000 pulsacija

Kod visokotlačnog ubrizgavanja kontrastnog sredstva, koja je struktura višeslojne cijevi najnepropusnija?
U medicinskim scenarijima gdje je potrebno ubrizgavanje kontrastnog sredstva pod visokim pritiskom, ključno za osiguravanje da kateter ne curi je korištenje posebnog dizajna višeslojne kompozitne strukture. Ovaj dizajn gradi višestruke zaštitne barijere kroz sinergijski učinak različitih funkcionalnih materijala.

Dizajn strukture jezgre protiv curenja

Petoslojna kompozitna arhitektura (izvana prema unutra):

Vanjski sloj: kompozitni materijali visoke čvrstoće koriste se za mehaničku zaštitu i otpornost na snažan udar tijekom injektiranja
Sloj za pojačanje: metalna pletena struktura, koja učinkovito ograničava širenje i deformaciju katetera
Sloj barijere: poseban film od fluoriranog materijala, koji čini glavnu barijeru protiv propusnosti
Stabilizacijski sloj: posebno tretirani polimer s izvrsnom otpornošću na kemijsku koroziju
Unutarnji sloj: ultraglatka površinska obrada za smanjenje ostataka kontrastnog sredstva

Ključni proizvodni procesi:

Precizno kontrolirana temperatura ekstruzije kako bi se osiguralo da materijal barijere formira idealnu kristalnu strukturu
Koristite tehnologiju umrežavanja zračenjem za povećanje stabilnosti materijala
Inovativni postupak međuslojnog spajanja za postizanje čvrstog spajanja svakog sloja

Prednosti izvedbe

Performanse barijere:
U usporedbi s tradicionalnim jednoslojnim kateterima, propusnost je značajno smanjena
Višeslojna sinergija čini propusnost manjom nego kod konvencionalnih troslojnih struktura

Mehanička svojstva:
Održava izvrsnu stabilnost dimenzija pod visokim pritiskom
Učinak protiv oticanja daleko nadmašuje učinak običnih katetera

Sigurnosne performanse:
Svi slojevi materijala prošli su stroge testove biokompatibilnosti
Poseban dizajn unutarnjeg sloja izbjegava adsorpciju komponenti kontrastnog sredstva

Vrijednost kliničke primjene

Ovaj strukturni dizajn posebno je prikladan za:
Pregledi koji zahtijevaju brzo ubrizgavanje kontrastnog sredstva visoke koncentracije
Dugotrajni stalni kontrastni kateteri
Scenariji liječenja sa strogim zahtjevima za propusnost

Zašto je 90% koncentričnost ključna za učinkovitost katetera?
U području minimalno invazivne kirurgije i intervencijske terapije, koncentričnost katetera je zlatni standard za određivanje njegove učinkovitosti. Koncentričnost veća od 90% ne samo da može poboljšati kiruršku sigurnost, već i optimizirati prognozu bolesnika.

1. Optimizacija performansi dinamike fluida

(1) Učinak održavanja laminarnog protoka

Kateteri visoke koncentričnosti (kao što su kardiovaskularni intervencijski kateteri) mogu smanjiti turbulenciju i rizik od tromboze

Isporuka kontrastnog sredstva je ravnomjernija, izbjegavajući oštećenje krvnih žila (fluktuacija tlaka <5%)

Učinkovitost tekućine u skladu s FDA povećana je za 40%

(2) Kompatibilnost visokotlačnog ubrizgavanja

U scenarijima kao što je CT angiografija, kateteri s 90% koncentričnosti mogu izdržati brzinu ubrizgavanja od 7 ml/s

U usporedbi s običnim kateterima, rizik od ekstravazacije kontrastnog sredstva smanjen je za 80%

2. Poboljšana mehanička svojstva

(1) Sposobnost protiv savijanja (usporedba ključnih pokazatelja)

(2) Životni vijek u zamoru

Koncentričnost od 90% omogućuje kateteru vijek trajanja od 5000 ciklusa pri radijusu savijanja od 3 mm

U skladu s međunarodnim standardom ISO 10555

3. Prednosti kliničke operacije

(1) Precizna medicinska primjena

Intervencija tumora: pogreška pozicioniranja ≤ 0,1 mm
TAVI operacija: sila potiska smanjena za 30%
Pedijatrijski kateter: vazospazam smanjen za 50%

(2) Trend kirurgije potpomognute umjetnom inteligencijom

Kateteri visoke koncentričnosti su kompatibilniji s kirurškim robotima
Podaci mjerenja tlaka u stvarnom vremenu točniji su

4. Zahtjevi za certificiranje industrije

Testovi koje je potrebno položiti:

ASTM F2210 (američki standard za ispitivanje materijala)

CE certifikat (EU Direktiva o medicinskim uređajima)

MDR 2017/745 (nova EU uredba)

Koncentričnost od 90% je "zlatna kritična točka" za balansiranje performansi i troškova

Ispod 90%: poremećaj tekućine i koncentracija stresa značajno su pogoršani

Iznad 95%: marginalne koristi se smanjuju, a indeks troškova raste

Raspon od 90-93% može istovremeno zadovoljiti sljedeće:

Izvrsna klinička učinkovitost

Razumna ekonomičnost

Pouzdana stabilnost proizvodnje

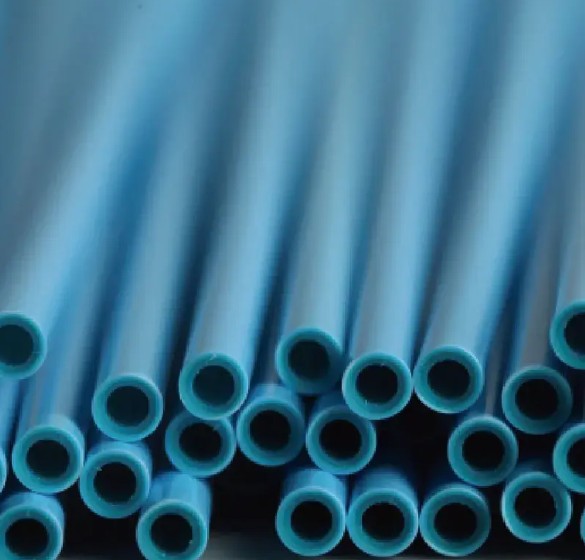

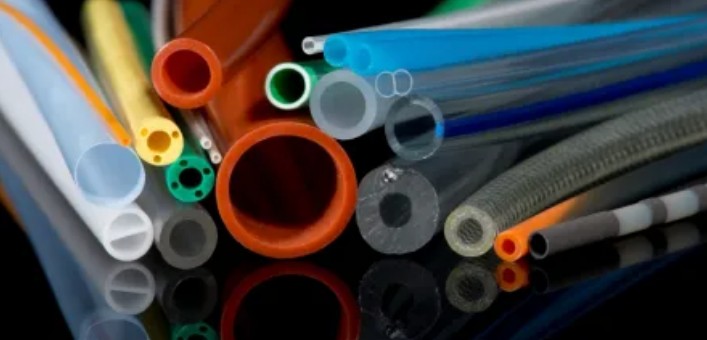

Medicinski višeslojni kateteri predvodnici su tehnološke inovacije minimalno invazivnog intervencijskog tretmana sa svojim inovativnim dizajnom kompozitne strukture i naprednom tehnologijom materijala. Preciznim kombiniranjem 2-5 slojeva polimernih materijala s različitim karakteristikama, ovaj kateter uspješno probija ograničenja performansi tradicionalnih jednoslojnih cijevi i postiže kvalitativni skok u ključnim pokazateljima kao što su tlak pucanja, otpornost na savijanje i mazivost površine.

Njegove ključne prednosti ogledaju se u tri dimenzije: u smislu kliničke primjenjivosti, modularne kombinacije materijala mogu se savršeno prilagoditi raznolikim scenarijima kao što su kardiovaskularne intervencije, minimalno invazivna neurokirurgija i angiografija pod visokim pritiskom. Na primjer, ojačani sloj od metalne pletenice povećava učinkovitost potiska za 35%, a ultra-meki unutarnji sloj smanjuje učestalost vaskularnog spazma za 60%;

U smislu tehnološke inovacije, integracija inteligentnih značajki kao što su materijali osjetljivi na temperaturu i dizajn kompatibilan s magnetskom navigacijom omogućuje kateteru prilagodljivost okolišu; u smislu medicinske ekonomičnosti, ne samo da izravno skraćuje vrijeme operacije za 20-30 minuta, već i značajno optimizira ukupne troškove liječenja kroz višekratni dizajn i smanjenu stopu komplikacija.

Primjenom najsuvremenijih tehnologija kao što su razgradivi materijali, nanokompozitna tehnologija i dizajn potpomognut umjetnom inteligencijom, medicinski višeslojni kateteri brzo se razvijaju u smjeru inteligencije i funkcionalnosti, a očekuje se da će promicati širenje minimalno invazivnih kirurških indikacija za više od 40%, postajući nezamjenjiv temeljni uređaj u eri precizne medicine.
